適用范圍

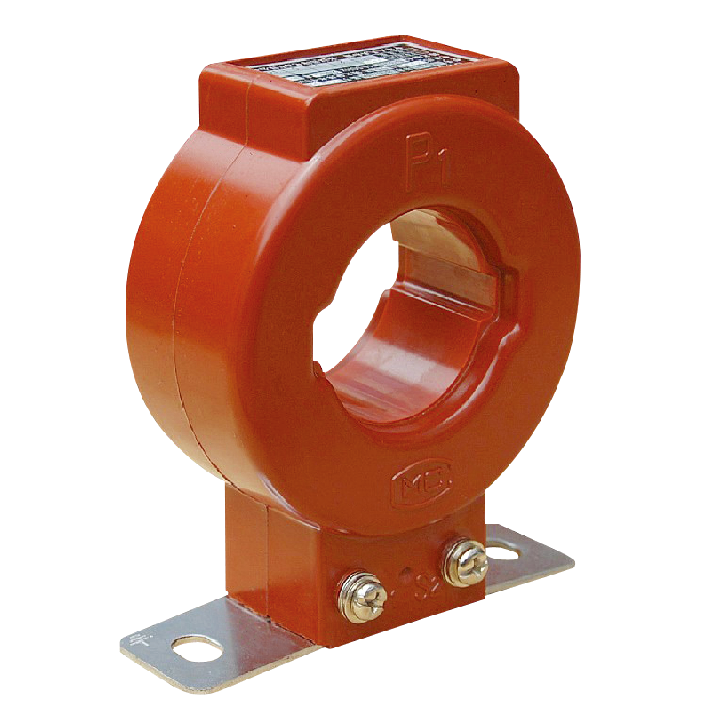

LMZJ1-0.5型電流互感器主要用于戶內，供額定電壓為0.5kV及以下，額定頻率為50Hz交流電路中作為電流、電能測量或繼電保護作用。產品為環氧樹脂澆注全封閉式，廣泛應用于配電屏、開關柜及電子儀器等。其安裝方便，可采用底板固定式二種安裝式，外觀美觀，產品性能符合GB1208。
結構及特點
●結構：電流互感器的鐵心為環形和矩形兩種。二次繞組沿鐵芯周均分布，采用環氧樹脂澆注為電流互感器外殼，電流互感器的設計為窗孔，供一次母排或電纜穿過。P1標記為一次進線端；P2標記為一次出線端；二次電流由S1流出端；S2為流入端，即為減極性。
●特點：鐵芯由硅鋼片及微晶片卷繞成形，沒有氣隙，磁性能高，二次繞組均勻繞制，漏磁小，具耐高溫、防潮等功能，性能穩定優點，罩盒二孔具有防盜電措施特點。
|
型號 |
一次電流比（A） |
額定負荷（VA） |
穿心匝數 |
|||
|
二次電流比5A |
0.5級 |
0.5S級 |
0.2級 |
0.2S級 |
||
|
LMZJ1-0.5 |
5/5A |
5 |
5 |
5 |
5 |
30 |
|
10/5A |
5 |
5 |
5 |
5 |
15 |
|
|
15/5A |
5 |
5 |
5 |
5 |
10 |
|
|
20/5A |
5 |
5 |
5 |
5 |
10 |
|
|
25/5A |
5 |
5 |
5 |
5 |
10 |
|
|
30/5A |
5 |
5 |
5 |
5 |
5 |
|
|
40/5A |
5 |
5 |
5 |
5 |
5 |
|
|
50/5A |
5 |
5 |
5 |
5 |
3 |
|
|
75/5A |
5 |
5 |
5 |
5 |
2 |
|
|
100/5A |
5 |
5 |
5 |
5 |
1 |
|
訂貨須知
用戶在訂貨時，需提供以下信息：
●產品型號、規格、容量、精度、穿心匝數；例如：LMZJ1-0.5 200/5A 0.5級 5VA 1匝。
●如有特殊規格及要求時，可與廠家協商定制。
