OBC1994E系列多功能電力儀表集可編程電量測量、數字顯示、數字通訊和多種輸入、輸出功能于一體的智能電力儀表。OBC194E系列儀表可測量各種常用電力參數及有無電能、最大需量、并具有多種擴展功能模塊；數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬量變送輸出模塊，可根據需要靈活選用。所有的數據都可以通過RS-485通訊口采用MODBUS協議讀取，開關量輸入可用于監視開關的狀態；開關量的輸出可進行遠端控制、越限報警；模擬變送輸出功能可代替傳統變壓器。OBC1994E系列多功能電力儀表能適應所有電壓等級及接線方式，滿足各種規格的高低壓開關柜的分布、集中安裝方式。
|
型號 |
功能 |
|||||||
|
測量參數 |
顯示 |
通訊 |
模擬量變送輸出 |
繼電器觸點輸出 |
開關量輸入功能 |
電能脈沖輸出功能 |
備注 |
|
|
OBC194E-3X4 |
LED |
無 |
無 |
無 |
無 |
無 |
無 |
|
|
OBC194E-3T4 |
LED |
有 |
有 |
無 |
無 |
無 |
無 |
RS485通訊輸出功能 |
|
OBC194E-9X4 |
LED |
無 |
無 |
無 |
無 |
無 |
無 |
|
|
OBC194E-9K4 |
LED |
可選 |
可選 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能 |
|
OBC194E-9B4 |
LED |
可選 |
可選 |
有 |
可選 |
可選 |
可選 |
一路模擬量輸出功能 |
|
OBC194E-9T4 |
LED |
有 |
有 |
可選 |
可選 |
可選 |
可選 |
RS485通訊輸出功能 |
|
OBC194E-9M4 |
LED |
可選 |
可選 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能 |
|
OBC194E-9S4 |
LED |
有 |
有 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-9D4 |
LED |
有 |
有 |
有 |
可選 |
可選 |
可選 |
一路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-9N4 |
LED |
有 |
有 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能，RS485通訊輸出功能 |
|
OBC194E-9R4 |
LED |
有 |
有 |
可選 |
可選 |
有 |
可選 |
RS485通訊輸出功能，二路開關量輸入功能 |
|
OBC194E-2X4 |
LED |
無 |
無 |
無 |
無 |
無 |
無 |
|
|
OBC194E-2K4 |
LED |
可選 |
可選 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能 |
|
OBC194E-2B4 |
LED |
可選 |
可選 |
有 |
可選 |
可選 |
可選 |
一路模擬量輸出功能 |
|
OBC194E-2T4 |
LED |
有 |
有 |
可選 |
可選 |
可選 |
可選 |
RS485通訊輸出功能 |
|
OBC194E-2M4 |
LED |
可選 |
可選 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能 |
|
OBC194E-2S4 |
LED |
有 |
有 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-2D4 |
LED |
有 |
有 |
有 |
可選 |
可選 |
可選 |
一路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-2N4 |
LED |
有 |
有 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能，RS485通訊輸出功能 |
|
OBC194E-2R4 |
LED |
有 |
有 |
可選 |
可選 |
有 |
可選 |
RS485通訊輸出功能，二路開關量輸入功能 |
|
OBC194E-9XY |
LCD |
無 |
無 |
無 |
無 |
無 |
無 |
|
|
OBC194E-9KY |
LCD |
可選 |
可選 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能 |
|
OBC194E-9BY |
LCD |
可選 |
可選 |
有 |
可選 |
可選 |
可選 |
一路模擬量輸出功能 |
|
OBC194E-9TY |
LCD |
有 |
有 |
可選 |
可選 |
可選 |
可選 |
RS485通訊輸出功能 |
|
OBC194E-9M4 |
LCD |
可選 |
可選 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能 |
|
OBC194E-9SY |
LCD |
有 |
有 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-9DY |
LCD |
有 |
有 |
有 |
可選 |
可選 |
可選 |
一路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-9NY |
LCD |
有 |
有 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能，RS485通訊輸出功能 |
|
OBC194E-9RY |
LCD |
有 |
有 |
可選 |
可選 |
有 |
可選 |
RS485通訊輸出功能，二路開關量輸入功能 |
|

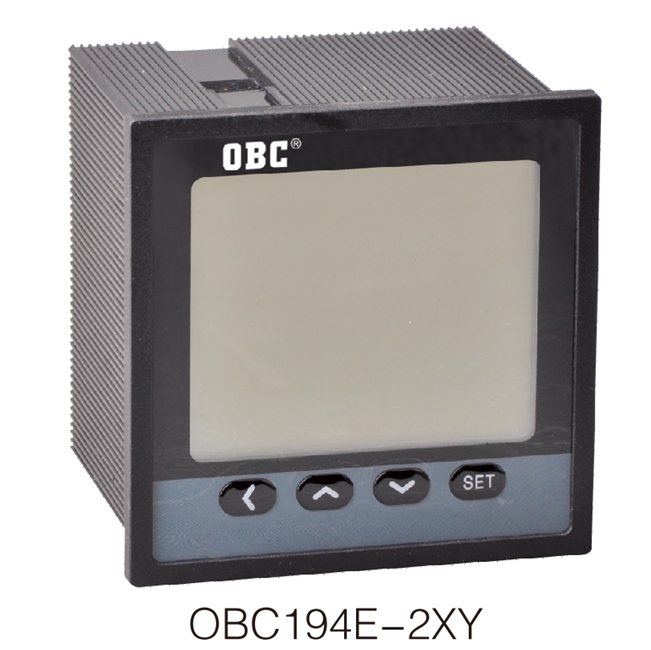

OBC194E-2XY |
LCD |
無 |
無 |
無 |
無 |
無 |
無 |
|
|
OBC194E-2KY |
LCD |
可選 |
可選 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能 |
|
OBC194E-2BY |
LCD |
可選 |
可選 |
有 |
可選 |
可選 |
可選 |
一路模擬量輸出功能 |
|
OBC194E-2TY |
LCD |
有 |
有 |
可選 |
可選 |
可選 |
可選 |
RS485通訊輸出功能 |
|
OBC194E-2MY |
LCD |
可選 |
可選 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能 |
|
OBC194E-2SY |
LCD |
有 |
有 |
可選 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-2DY |
LCD |
有 |
有 |
有 |
可選 |
可選 |
可選 |
一路繼電器觸點輸出功能，RS485通訊輸出功能 |
|
OBC194E-2NY |
LCD |
有 |
有 |
有 |
有 |
可選 |
可選 |
二路繼電器觸點輸出功能，一路模擬量輸出功能，RS485通訊輸出功能 |
|
OBC194E-2RY |
LCD |
有 |
有 |
可選 |
可選 |
有 |
可選 |
RS485通訊輸出功能，二路開關量輸入功能 |
注：1、電力儀表全部參數為測量三相電壓，三相電流，有功功率，無功功率，頻率，功率因數，有功電能和無功電能；
2、以上功能均為模擬量一路模擬量輸出功能，二路繼電器觸點輸出功能，二路開關量輸入功能；
3、模擬量變送輸出功能有三路可選，開關量輸入功能有四路可選，電能脈沖功能有二路可選。
|

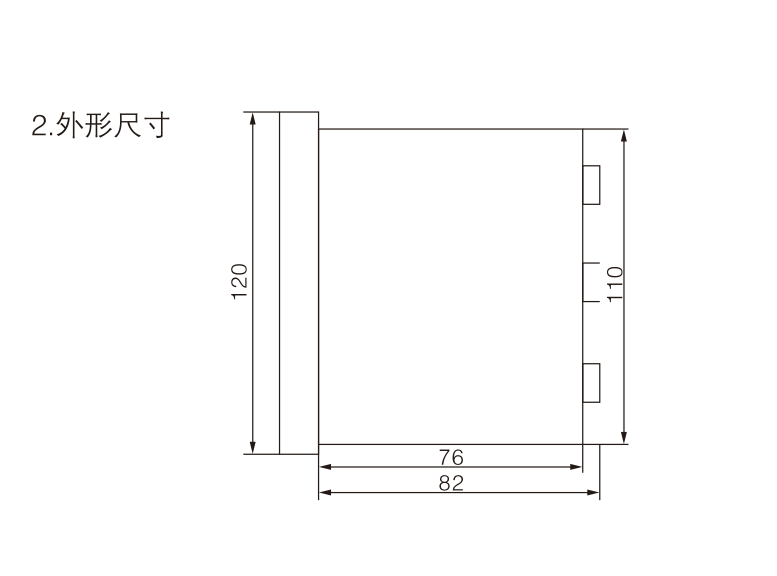

指針表型號 |
外形代號 |
面框尺寸mm |
殼體尺寸mm |
開孔尺寸mm |
備注 |
|
16槽形 |
1 |
160×80 |
150×70 |
152×76 |
|
|
42方形 |
2 |
120×120 |
110×110 |
111×111 |
|
|
6方形 |
3 |
80×80 |
75×75 |
76×76 |
|
|
46槽形 |
4 |
120×60 |
115×55 |
116×56 |
|
|
5槽形 |
5 |
96×48 |
90×43 |
92×45 |
|
|
9方形 |
9 |
96×96 |
90×90 |
92×92 |
|
|
61方形 |
7 |
72×72 |
66×66 |
68×68 |
|
|
微方形 |
8 |
48×48 |
44.5×44.5 |
45×45 |
|
